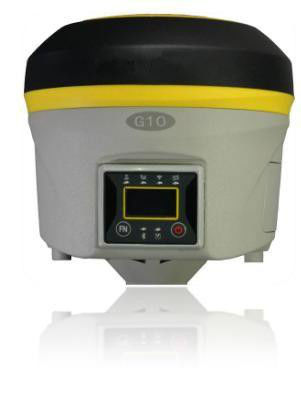

Trimble Kartı IP67 220 Kanal G10 GNSS RTK

G10 220 kanal GN9 Alıcı, trim tahta BD970

ŞARTNAME

ALICI

• Kanallar: 220 GNSS



• İzlenen Uydular



  GPS: Eşzamanlı L1C / A, L2C, L2E, L5



  GLONASS: Eşzamanlı Ll C / A, LIP, L2 C / A, L2P, L3



  SBAS: Eşzamanlı LI C / A, L5



  GALILEO Eşzamanlı El, E5A, E5B (ayrılmış)



  PUSULA: Bl (QPSK), Bl- MBOC (6,1, 1/11), BI-2 (QPSK), B2 (QPSK), B2-BOC (10,5), B3 (QPSK), B3BOC (15, 2,5), l5 (QPSK)



  QZSS: Ll C / A, Ll SAIF, L2C, L5

• Konum Oranı: 50 Hz'e kadar



• Sinyal Toplama: <1 sn



• RTK Sinyal Başlatma: Genellikle <10 sn



• Sıcak Başlatma: Genellikle <15 s



• Başlatma Güvenilirliği:>% 99,9



• Dahili Bellek: 4 GB (Her 1 saniyede bir kayıt örneği ile 45 günden fazla ham statik veri depolama)



• Micro SD Kart: 4 GB dahili belleğe sahip genişletme yuvası (32 GB isteğe bağlı)



  KONUMLANDIRMASI



• YÜKSEK HASSASİYETLİ STATİK ÖLÇME (Uzun Süreli Gözlemler) Yatay: 2,5 mm + 0,1 ppm RMS



  Dikey: 3,5 mm + 0,4 ppm RMS

• HIZLI STATİK



  Yatay: 3 mm + 0,5 ppm RMS



  Dikey: 5 mm + 0,5 ppm RMS



• KOD DİFERANSİYEL KONUMLANDIRMA Yatay: 0,25 mm + 1 ppm RMS



  Dikey: 0,45 mm + 1 ppm RMS



• SBARS KONUMLANDIRMA (Tipik) Yatay: 0,5 m RMS²



  Dikey: 0,8 RMS²



• GERÇEK ZAMANLI KİNEMATİK (<30km) -AĞ ARAŞTIRMASI³ Sabit RTK Yatay: 8mm + 0.8ppm RMS



  Sabit RTK Dikey: 15mm + 1ppm RMS

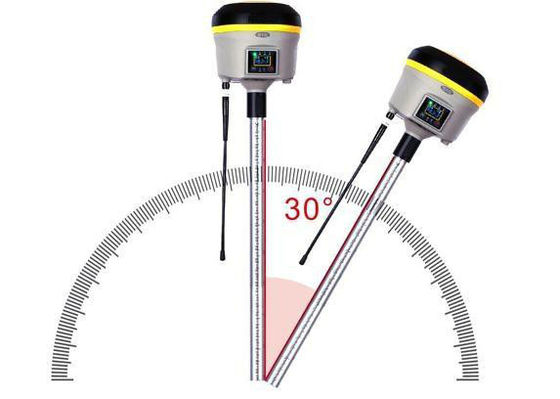

• DEVRİLMİŞ POZİTİNASYON (2m DİREK) 10 ° eğim 20 mm RMS



  20 ° eğim 30 mm RMS 30 ° eğim 50 mm RMS



  İLETİŞİM

• Konektörler G / Ç



• 7 pimli Lemo ve 5 pimli Lemo Arayüzleri.PC bağlantısı için USB arabirimli çok işlevli kablo.



• Bluetooth cihazı: 2,4 GHz sınıf Il



• Kablosuz: IEEE 802.11 b / g / n



• Web Kullanıcı Arayüzü: Yazılımı yükseltmek, akıllı telefon, tablet veya etkin olan diğer internet üzerinden durumu ve ayarları, veri indirme vb.



  elektronik cihaz



• Navigasyon çıkışları: ASCII (NMEA-0183) GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, Referans



  çıkışlar: CMR, CMR +, sCMRx, RTCM2.1, RTCM2.3 RTCM3.O, RTCM3.1, GRS, GBS.



  ENTEGRE GNSS ANTENİ



• Yüksek doğruluklu dört takımyıldızı mikro şerit anteni, dahili çok yollu baskı levhalı sıfır fazlı merkez.



  İÇ RADYO

• Frekans Aralığı: 410-470MHz



• Kanal Aralığı: 12.5KHz / 25 KHz



• Rx / Tx Gücü: 2W



• Maksimum Menzil: Kentsel ortamda 3-4 Km, optimum koşullar ile 10 Km'ye kadar.



• Protokol: Şeffaf EOT / EOC / FST, SATEL.Güney, TRIMTALX 11 / 11e, TRIMMARK 3, TRIMTALK 450S



  KABLOSUZ MODÜL

• Bant: GSM / GPRS / KENAR: 850/900/1800/1900 MHz



  WCDMA / HSDPA: 850/1900/2100 MHz

• Çıkış Gücü: GSM850, EGSM900: 33 dBm (2W)



  GSM1800, PCS1900: 30 dBm (1W), WCDMA: 24 dBm



  GÜÇ KAYNAĞI



• Pil: Şarj edilebilir ve değiştirilebilir 11.1 V -3400-37.74Wh akıllı lityum pil

• Voltaj: 9 ila 22 V DC harici güç girişi



• Statik Çalışma Süresi (GPS + GLONASS): 12 saat



• GSM RTK'da Çalışma Süresi (GPS + GLONASS): 6.5 saat



• Şarj Süresi (2 pil): Genellikle 4 saat



• Güç Tüketimi: <6w



  FİZİKSEL ÖZELLİKLER

• Boyut: Φ14cm × 14.4cm H



• Çalışma Sıcaklığı: -40 ℃ ila 65 ℃ (-22 ℉ ila149 ℉)



• Depolama Sıcaklığı: -40 ℃ ila 85 ℃ (-40 ℉ ila185 ℉)



• UHF UHF Radyo ile Çalışma Sıcaklığı: -30 ℃ ila 50 ℃

• Su geçirmez / Toz geçirmez: IP67



  ^s Şok Direnci: 2 m kutup düşüşüne dayanacak şekilde tasarlanmıştır



  beton zemine zarar vermeden.1 metrelik serbest düşüşe dayanacak şekilde tasarlanmıştır



  Hasarsız parke zemin



  ^s Titreşim: Titreşim direnci
